Реле герконовые РПГ-10





Реле РПГ-10
Реле промежуточное герконовое для переднего присоединения внешних проводов под винт серии РПГ-10 предназначено для работы в схемах автоматики и управления постоянного или выпрямленного трехфазного тока с частотой пульсации не менее 300 Гц без применения фильтра, а также выпрямленного тока с фильтром, обеспечивающим пульсацию не более 6%.

Расшифровка РПГ-10. Структура условного обозначения, маркировка.

РПГ-10-35-Х-0-ХХ



РПГ - реле промежуточное герконовое;
10 - номер серии реле;
3 - способ подсоединения внешних проводов под винт;
5 - тип геркона, применяемого в реле (МКА-52202; ТУ 11-77 ОДО 360.025 ТУ);
Х - число замыкающих контактов;
0 - число размыкающих контактов;
ХХ - климатическое исполнение и категория размещения (У3, О4) по ГОСТ 15150-69.



Основные электрические параметры реле РПГ-10:
Номер паспорта реле РПГ-10 Количество
групп контактов		 Номинальное
напряжение питания		 Потребляемая
мощность		 Время Диапазон коммутации
срабатывания отпускания ток напряжение
В Вт мс мс А В
РПГ-10 3520 12В 2з 12 3,5 7,0 1,5 0,09…3,0 24…380
РПГ-10 3520 15В 2з 15 3,5 7,0 1,5 0,09…3,0 24…380
РПГ-10 3520 24В 2з 24 3,5 7,0 1,5 0,09…3,0 24…380
РПГ-10 3520 48В 2з 48 3,5 7,0 1,5 0,09…3,0 24…380
РПГ-10 3520 60В 2з 60 3,5 7,0 1,5 0,09…3,0 24…380
РПГ-10 3520 110В 2з 110 3,5 7,0 1,5 0,09…3,0 24…380
РПГ-10 3540 12В 4з 12 4,5 10,5 1,8 0,09…3,0 24…380
РПГ-10 3540 15В 4з 15 4,5 10,5 1,8 0,09…3,0 24…380
РПГ-10 3540 24В 4з 24 4,5 10,5 1,8 0,09…3,0 24…380
РПГ-10 3540 48В 4з 48 4,5 10,5 1,8 0,09…3,0 24…380
РПГ-10 3540 60В 4з 60 4,5 10,5 1,8 0,09…3,0 24…380
РПГ-10 3540 110В 4з 110 4,5 10,5 1,8 0,09…3,0 24…380
РПГ-10 3560 12В 6з 12 6,0 12,0 2,5 0,09…3,0 24…380
РПГ-10 3560 15В 6з 15 6,0 12,0 2,5 0,09…3,0 24…380
РПГ-10 3560 24В 6з 24 6,0 12,0 2,5 0,09…3,0 24…380
РПГ-10 3560 48В 6з 48 6,0 12,0 2,5 0,09…3,0 24…380
РПГ-10 3560 60В 6з 60 6,0 12,0 2,5 0,09…3,0 24…380
РПГ-10 3560 110В 6з 110 6,0 12,0 2,5 0,09…3,0 24…380

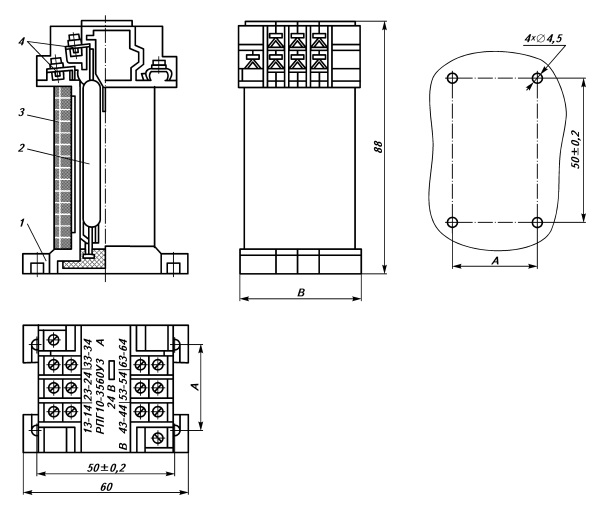

Габаритные и установочные размеры реле РПГ-10
Габаритные и установочные размеры реле РПГ-10



Габаритные, установочные и присоединительные размеры реле серии РПГ10: 1 - корпуса, образующие каркас реле; 2 - герконы; 3 - обмотка; 4 - скобы



Разметка отверстий при установке реле на винтах. На верхней части каркаса реле установлены скобы 4 для присоединения внешних проводов под винты. Со скобами с помощью монтажных проводов соединены выводы герконов. Нижняя часть корпусов служит для крепления реле на плите. При подаче напряжения на обмотку происходит замыкание герконов в реле. При снятии напряжения с обмотки реле герконы возвращаются в исходное положение. Реле предназначены для установки на платах и рейках в комплектных устройствах.



Электрические принципиальные схемы реле РПГ-10
Электрические принципиальные схемы реле РПГ-10



Электрические принципиальные схемы реле типов: а - РПГ10-3520; б - РПГ10-3540; в - РПГ10-3560; А и В - начало и конец обмотки
Основные
Время срабатывания7 сек
Технические характеристики
Номинальное рабочее напряжение по постоянному току24 В
Потребляемая мощность3.5 Вт
