Датчики-реле температури ТР-ОМ5-02 опис:

Датчики-реле температури ТР-ОМ5-02 являеться комплектуючим виробом холодильних установок суден морського і річкового флоту та холодних установок, що застосовуються на залізничному і автомобільному рухомих складах, і призначені для автоматичного дводіапазонного регулювання температури. Контрольовані середовища: хладони, повітря, вода розсіл, масла і інші, неагресивні до стали, латуні і свинцево-оловоносними припою. Датчики-реле температури ТР-ОМ5-02 маже бути використаний і в інших пристроях в умовах, обумовлених цим описом. Датчики-реле температури ТР-ОМ5-02 працездатний в інтервалі температур навколишнього повітря від -40 до + 65 ° С і відносній вологості до 80%, при атмосферному тиску від 0,074 до 0,113 Мпа при підвищеній відносній вологост (95 ± 3)% при температурі (40 ± 2) ° С; при впливі соляного (морського) туману; при нахилах до 45 ° від вертикалі в будь-якому напрямку; в умовах ударних струсів з прискоренням до 50м / с і частотою від 40 до 80 ударів в хвилину; в умовах впливу одиночних ударів з прискоренням 100м / с; після впливу вібрації в діапазоні частот від 5 до 63 Гц з прискоренням 15 м / с.

Датчики-реле температури ТР-ОМ5-02 технічні характеристики:

Прилад виконань ТР-ОМ5-02 має зону нечутливості, спрямованої в бік підвищення температури контрольованого середовища щодо уставки.

Розкид спрацьовувань датчиків-реле ТР-ОМ5-02 не повинен перевищувати ± 0,3 ° С при постійних оточуючих умовах.

 Основна похибка спрацьовування, зона нечутливості і розкид спрацьовувань забезпечуються при наступних нормальних умовах:

•     температурі навколишнього повітря (25 ± 10) ° С;
•     атмосферному тиску (0,1 ± 0,004) МПа;
•     відносної вологості навколишнього повітря від 30 до 80%;
•     робочому положенні в просторі - вертикальному, чутливої системою вниз;
•     відсутності вібраційних і ударних навантажень;
•     зміна температури контрольованого середовища повинно бути плавним зі швидкістю не більше 0,1 ° С / хв за 1 ° С перед точкою спрацьовування.

     Конкретні значення температури і тиску, при яких налаштовувався датчик-реле вказані в паспорті приладу.

  Зміна основної похибки датчика-реле ТР-ОМ5-02, викликане відхиленням температури навколишнього повітря від температури, при якій налаштовувався прилад, на кожні 10 ° С зміни температури не повинно перевищувати ± 0,2 ° С.

     При більш високій температурі навколишнього повітря температура спрацьовування датчика-реле щодо уставки знижується, а при більш низькій - підвищується на зазначену величину.

  Зміна основної похибки датчика-реле ТР-ОМ5-02, викликане відхиленням атмосферного тиску навколишнього повітря від тиску, при якому налаштовувався прилад, не повинно перевищувати ± 0,12 ° С на кожні 0,0006 МПа.

  При більш високому атмосферному тиску температура спрацьовування датчика-реле щодо уставки підвищується, а при більш низькому - знижується на зазначену величину.

  В інтервалі температур навколишнього датчик-реле ТР-ОМ5-02 повітря від -40 до 0 ° С допускається збільшення мінімальної зони нечутливості на 0,5

  Зміна основної похибки спрацьовування датчика-реле при впливі вібраційних і ударних навантажень не повинна перевищувати ± 0,5

Опір ізоляції електричних ланцюгів приладу щодо корпусу повинно бути:

•      не менше 40 МОм при температурі навколишнього повітря (25 ± 10) ° С і відносній вологості навколишнього повітря 30 ... 80%;
•      не менше 5 МОм при температурі (65 ± 3) ° С і відносній вологості навколишнього повітря 30 ... 80%;
•      не менше 1 МОм при температурі (40 ± 2) "С і відносній вологості навколишнього повітря (95 ± 3)%.

  Ізоляція між електричними ланцюгами і корпусом приладу повинна витримувати протягом однієї хвилини без пробою поверхневого перекриття і корони дію випробувальної напруги практично синусоїдальної форми частотою (50 ± 1) Гц при потужності установки 0,5 кВА:

•      2000 на при температурі навколишнього повітря (25 ± 10) ° С і відносній вологості 30 ... 80%;
•
•      1200 В при температурі навколишнього повітря (40 ± 2) ° С і відносній вологості (95 ± 3)%.

ТР-ОМ5-02 датчик-реле температуры типа ТР-5-ОМ5

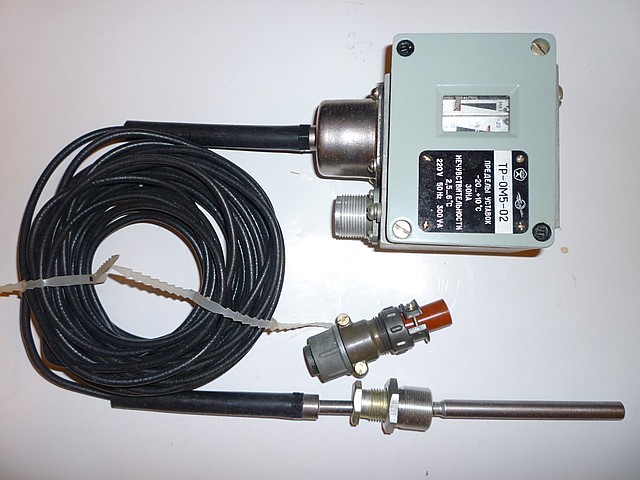

Датчик-реле температуры двухпозиционный дистанционный типа ТР-ОМ5-02

Предназначен для использования в холодильных установках , а также в других системах для контроля и регулирования температуры.

ТР-ОМ5-02      -20…+10

Датчик-реле температуры ТР-5-ОМ5-02 является комплектующим изделием холодильных установок судов морского и речного флота и холодильных установок, применяемых на железнодорожном и автомобильном подвижных составах, и предназначен для автоматического двухпозиционного регулирования температуры.

Контролируемые среды: хладоны, воздух, вода, рассол, масла и др., неагрессивные к стали, латуни и свинцово-оловянистым припоям.

Изменение температуры контролируемой среды, окружающей термобаллон, воспринимается наполнителем и преобразуется в изменение давлени, которое нарушая равновесие сил, воздействует через сильфон на рычажный механизм и контакную группу, производя переключение контактов прибора.

Технические данные прибора ТР-0М5-02:

Прибор исполнений ТР-ОМ5-00…0,4 выпускается с зоной нечувствительности, направленной в сторону повышения температуры контролируемой среды относительно уставки.

ТерморегуляторТР-5-ОМ5-01, ТР-5-ОМ5-02, ТР-5-ОМ5-03, ТР-5-ОМ5-06, ТР-5-ОМ5-08

Терморегулятор ТР-5-ОМ5 применяется на судах, железнодорожном и автомобильном подвижных составах, и предназначен для автоматического и двухпозиционного регулирования температуры. Контролируемые среды: хладоны, воздух, вода, рассол, масла, и другие не агрессивные к стали, латуни.
ТР-5-ОМ5-01 -35…-5С
ТР-5-ОМ5-02 -20…+10С
ТР-5-ОМ5-03 +5…+35С
ТР-5-ОМ5-06 +55…+85С
ТР-5-ОМ5-08 +75…+100С
