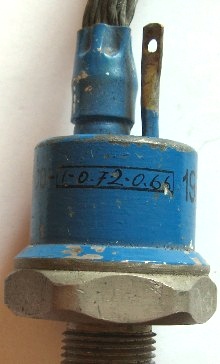

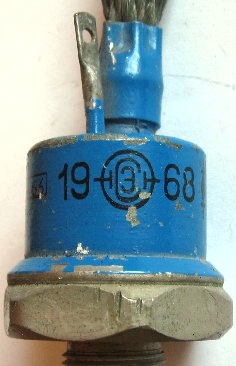

ВКДУС-100

Диффузионный симистор, номинальный ток 100 А. Совместная разработка Мордовского научно-исследовательского электротехнического института и Физико-технического института АН СССР им. А.Иоффе. Производитель - Электровыпрямитель (Саранск).

Симметричные тиристоры (симисторы) ВКДУС предназначены для работы в силовых цепях постоянного и переменного тока частотой 50—500 Гц и могут применяться в различных электроустановках, где необходимо реверсирование тока, например специальные выпрямительные агрегаты, реверсивные электроприводы постоянного тока, быстродействующие контакторы переменного тока и другие устройства автоматики.

Симисторы ВКДУС работают при естественном и принудительном воздушном охлаждении.

ВКДУС-100-1-0.72-0.66 - пиковое обратное напряжение 100 В, среднее значение напряжения в открытом состоянии 0,66-0,72 В.

	Наибольший обратный ток и ток утечки - 20 мА
	Допустимая скорость нарастания прямого тока - не более 0,5 А/мкс
	Максимально допустимая амплитуда полусинусоиды тока длительностью 10 мкс - 1400 А
	Время включения - не более 20 мкс
	Время выключения - не более 70 мкс
	Номинальный ток управления - не более 420 мА
	Номинальное напряжение управления - не более 6 В
	Установившееся тепловое сопротивление - не более 0,3 °С/Вт
	Диапазон температур окружающей среды -40...+65°С (по некоторым источникам до +110°С)
	Относительная влажность при 40°С до 98%
	Давление окружающего воздуха 600-1600 мм рт. ст.
	Запрещается применять вентили в агрессивных средах, а так же в средах со значительной токопроводностью

Основу симисторов составляет кремниевая пятислойная n-p-n-p-n структура с четырьмя p-n переходами, обладающая симметрией физических свойств в прямом и обратном направлениях. Структура вмонтирована в герметичный металло-стеклянный корпус. Первым силовым электродом является медное основание корпуса, имеющее шпильку с резьбой для ввинчивания прибора в охладитель, вторым электродом — гибкий медный вывод с наконечником.

В дальнейшем он выпускался под названием ТС-125 (по некоторым источникам - ТС-100). Нынешняя замена - ТС161-160-1. Что любопытно - если этот весит почти полкило, то ТС161-160 при почти тех же размерах всего 175 грамм. Прогресс, однако...
