Манометр (дифманометр) МДФ1-100 10 кгс

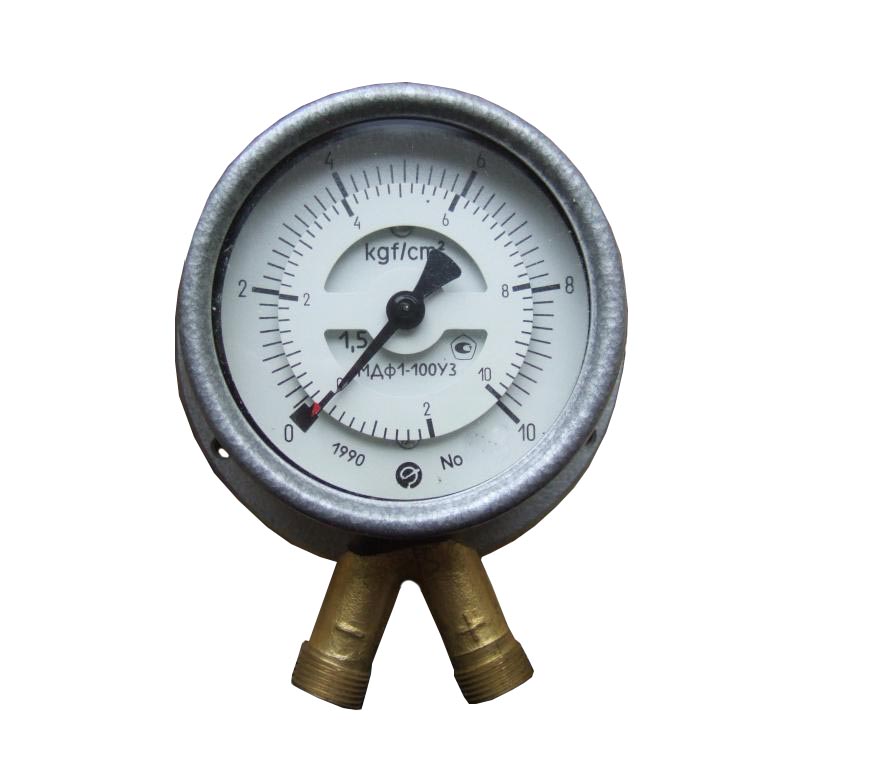

Манометр (дифманометр) МДФ1-100

Дифманометр (манометр) МДФ1-100 опис:

Дифманометр (манометр) МДФ1-100 забезпечує одночасне вимірювання тиску різниці цих тисків у двох різних системах (рідина, газ або пар).

Дифманометр (манометр) МДФ1-100 конструктивне виконання:

У манометрі диференціальному МДФ-1 знаходяться дві трубчасті пружини і два самостійних трібко-секторних механізму, один з яких пов'язаний з яка б показала стрілкою, а другий - з обертовим диском, що має покажчик для відліку по нерухомій шкалі значення одного з вимірюваних тисків.

Диск розташований співвісно з нерухомою шкалою і має градуювання, аналогічну градуировке цієї шкали.

Різниця тисків визначається за положенням яка б показала стрілки щодо шкали диска дифманометра МДФ1-100.

Дифманометр (манометр) МДФ1-100 технічні характеристики:

Параметри                                                  Значення

Тип                                                              Пружинний

Верхня межа вимірювання                      10 кгс / кв.см (1 МПа)

Середа вимірювань                                   рідина / пар / газ

Клас точності                                            1,5

Різьба приєднувальних штуцерів            М20х1,5
Діаметр корпусу                                       100,0 (мм)
