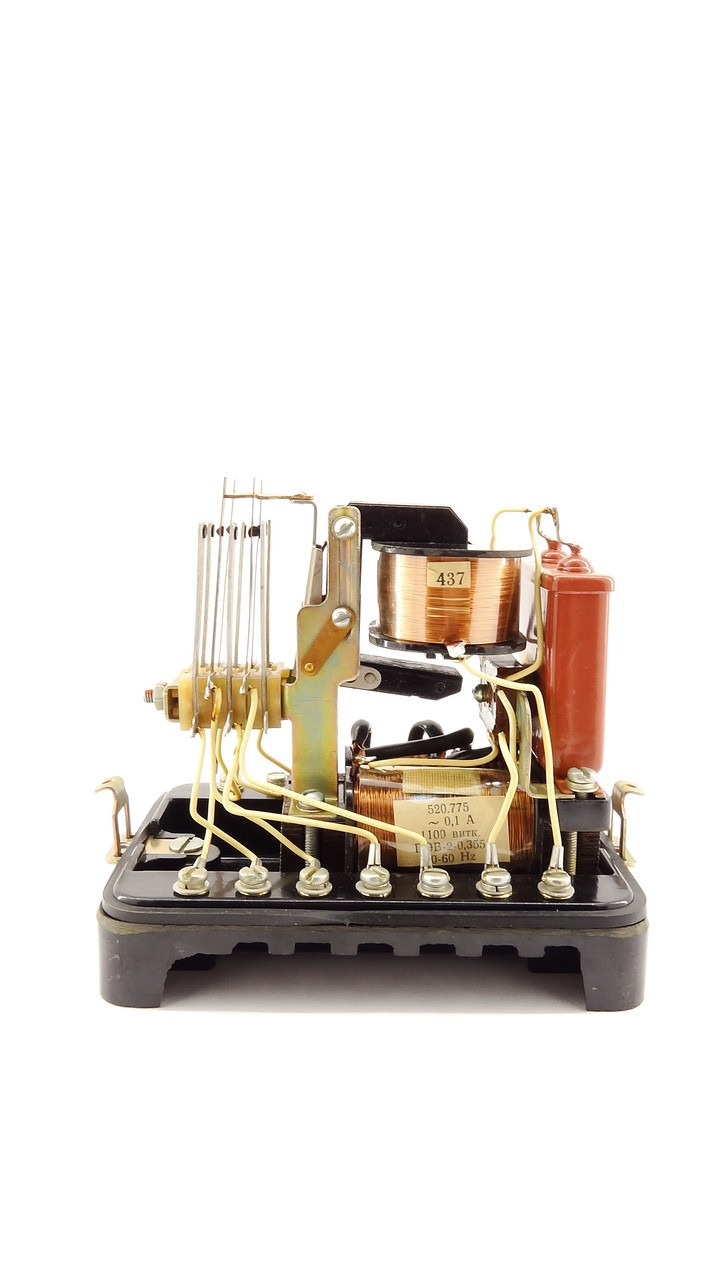

Реле проміжне РП-341 2,5;5А, 50-60Hz
- Немає в наявності
- Код: РП-341
1 275 ₴
- +380 (63) 039-91-90відділ оптового продажу
- +380 (63) 625-75-66відділ інтернет замовлень
- +380 (99) 114-64-48КВПіА, вимірювальні прилади
- +380 (67) 332-94-66директор
- +380 (63) 039-91-90відділ оптового продажу
- +380 (63) 625-75-66відділ інтернет замовлень
- +380 (99) 114-64-48КВПіА, вимірювальні прилади
- +380 (67) 332-94-66директор
Реле проміжні типів РП 341 призначені для використання в ланцюгах змінного струму частотою 50 і 60 Hz.
Умови експлуатації
Кліматичне виконання і категорія розміщення за – УХЛ4, 04. Реле призначені для роботи в наступних умовах: температура навколишнього повітря - від мінус 40 до плюс 55 °С; при цьому вібраційні навантаження в діапазоні частот від 10 до 100 Hz із прискоренням не більше 0,5 g .
Технічні дані
Основні параметри реле наведені в таблиці 1. Інші технічні дані наведені у таблиці 2.
Таблиця 1
|
Тип реле |
Струм спрацьовування, А |
Номінальна напруга, V |
Рід струму |
Кількість контактів та їх виконання |
||
|
зниженій потужності |
нормальній потужності |
підвищеної потужності |
||||
|
РП-341 |
2,5; 5 |
- |
Змінний 50 або 60 Hz |
замикаючих або 2 замикаючих і 2 розмикає |
- |
|
Таблиця 2
|
Найменування параметра |
Типи реле |
||
|
РП 321 |
РП 341 |
РП 362 |
|
| Споживана потужність, не більше |
10 V А при дворазовою величиною струму спрацьовування |
10 W при номінальній напрузі |
|
| Тривалий струм через замкнуті контакти, А |
5 |
5 ( для контактів зниженої потужності) |
|
| Напруга спрацьовування % Uн, не більше |
- |
- |
70 |
| Напруга повернення, % Uн, не менше |
- |
5 |
|
| Струм повернення, % струму спрацьовування, не менше |
3 |
- |
|
| Час спрацювання, с, не більше |
0,04 |
||
| Габаритні розміри, mm |
98х147х151 |
||
| Маса реле, кд |
1,1 |
1,6 |
1,6 |
| Механічна зносостійкість, циклів В |
12500 |
||
| Комутаційна зносостійкість, циклів В: - для контактів пониженою і нормальної потужності |
2500 |
||
| - для контактів підвищеної потужності |
85 |
||
Реле типів РП 341 допускають протікання по первинній обмотці насиченого трансформатора (при паралельному з'єднанні секцій) струму до 10 А тривало і 150 А протягом 4 s .
Комутаційна здатність контактів нормальної потужності реле типів РП 341, при струмі не більше 2А або напрузі від 24 до 250 V потужністю: в ланцюгах постійного струму з індуктивним навантаженням ( t =0,005 s ) – 100 W ; в ланцюгах змінного струму ( cos j = 0, 5) - 500 VA .
Реле типів РП -341 допускають протікання по первинній обмотці насиченого трансформатора (при паралельному з'єднанні секцій) струму до 10 А тривало і 150 А протягом 4 s .
Реле допускають переднє і заднє приєднання зовнішніх провідників.
Конструкція
Реле змонтовані в корпусах, що складаються з цоколя і кожуха.
Типовиконання реле
Таблиця 3
|
Тип реле |
Номінальна напруга, V або струм, А |
|
РП 321 |
2,5; 5 |
Структура умовного позначення :
РП Х Х4
РП - реле проміжне;
Х - номер розробки (341);
Х4 - кліматичне виконання (УХЛ,0) і категорія розміщення (4) по ГОСТ 15150-69 і ГОСТ 15543.1-89
При замовленні реле необхідно вказати
- - найменування і тип реле;
- - кліматичного виконання і категорії розміщення (УХЛ4 або 04)
- - конструктивне виконання за способом приєднання зовнішніх провідників: переднє або заднє.
| Основні | |
|---|---|
| Стан | Неліквід |
- Ціна: 1 275 ₴
