Реле проміжне герконова РПГ-9 05401 110В



Герконові Реле проміжні серії РПГ-9 застосовуються в схемах автоматики і управління. Випускаються на номінальні напруги 12, 15, 24, 48, 60 та 110 В постійного струму, випрямленої трифазного струму з частотою пульсації не менше 300 Гц без фільтра, а також випрямленого струму з фільтром, що забезпечує пульсацію не більше 6% і 220 В випрямленої змінного струму. РПГ-9 придатні для роботи в системах управління на базі мікропроцесорної техніки і є комплектуючими виробами.

Розшифровка РПГ-9. Структура умовного позначення, маркування.

РПГ-9-Х₁-Х₂-Х₃-Х₄-Х₅-ХХ



РПГ - реле проміжне герконова;
9 - номер серії реле;
Х₁ - вид кріплення і приєднання зовнішніх проводів (0 - гвинтами, заднє, паянням; 1 - штепсельним роз'ємом, заднє, пайкою);
Х₂ - тип геркона: 5 - МКА-52202, 6 - МКС-52201;
Х₃ - кількість замикаючих контактів (0-4; 6);
Х₄ - число розмикає або перемикаючих контактів: 1 або 4;
Х₅ - число реле в одному габарите (1; 2);
ХХ - кліматичне виконання і категорія розміщення (У3, О4) по ГОСТ 15150-69.



РПГ-9 представляє собою пристрій, основними елементами якого є котушка, геркони і скоба, що служить одночасно екраном від впливу зовнішніх магнітних полів.
Для обмеження переміщення герконов всередині котушки є гумові трубки і пластмасові планки, вставлені в каркас котушки. Остання своїми виступами вставляється в бічні пази косинців, які кріпляться до колодки реле. Реле закрито кожухом.
При подачі напруги на обмотку відбувається замикання герконов в реле з замикаючими контактами і розмикання герконов в реле з размыкающими контактами. При знятті напруги з обмотки геркони повертаються в початковий стан.



Основні електричні параметри реле РПГ-9:

Номер паспорта реле РПГ-9	Кількість груп контактів	Номінальна напруга живлення	Споживана потужність	Час		Діапазон комутації
				спрацьовування	відпускання	струм	напруга
		В	Вт	мс	мс	А	В
РПГ-9 05011 12В	1р	12	0,75	6,0	6,0	0,001...4,0	6...380
РПГ-9 05011 15В	1р	15	0,75	6,0	6,0	0,001...4,0	6...380
РПГ-9 05011 24В	1р	24	0,85	6,0	6,0	0,001...4,0	6...380
РПГ-9 05011 48В	1р	48	1,1	6,0	6,0	0,001...4,0	6...380
РПГ-9 05011 60В	1р	60	1,3	6,0	6,0	0,001...4,0	6...380
РПГ-9 05011 110В	1р	110	1,8	6,0	6,0	0,001...4,0	6...380
РПГ-9 05011 220В	1р	220	2,5	6,0	6,0	0,001...4,0	6...380
РПГ-9 05102 12В	1з + 1з	12	1,3	7,0	1,5	0,001...4,0	6...380
РПГ-9 05102 15В	1з + 1з	15	1,3	7,0	1,5	0,001...4,0	6...380
РПГ-9 05102 24В	1з + 1з	24	1,45	7,0	1,5	0,001...4,0	6...380
РПГ-9 05102 48В	1з + 1з	48	1,65	7,0	1,5	0,001...4,0	6...380
РПГ-9 05102 60В	1з + 1з	60	1,7	7,0	1,5	0,001...4,0	6...380
РПГ-9 05102 110В	1з + 1з	110	2,0	7,0	1,5	0,001...4,0	6...380
РПГ-9 05102 220В	1з + 1з	220	2,5	7,0	1,5	0,001...4,0	6...380
РПГ-9 05111 12В	1з + 1р	12	1,2	8,0	6,0	0,001...4,0	6...380
РПГ-9 05111 15В	1з + 1р	15	1,2	8,0	6,0	0,001...4,0	6...380
РПГ-9 05111 24В	1з + 1р	24	1,3	8,0	6,0	0,001...4,0	6...380
РПГ-9 05111 48В	1з + 1р	48	1,5	8,0	6,0	0,001...4,0	6...380
РПГ-9 05111 60В	1з + 1р	60	1,5	8,0	6,0	0,001...4,0	6...380
РПГ-9 05111 110В	1з + 1р	110	2,0	8,0	6,0	0,001...4,0	6...380
РПГ-9 05111 220В	1з + 1р	220	3,5	8,0	6,0	0,001...4,0	6...380
РПГ-9 05201 12В	2з	12	2,0	7,0	1,5	0,001...4,0	6...380
РПГ-9 05201 15В	2з	15	2,0	7,0	1,5	0,001...4,0	6...380
РПГ-9 05201 24В	2з	24	1,8	7,0	1,5	0,001...4,0	6...380
РПГ-9 05201 48В	2з	48	2,2	7,0	1,5	0,001...4,0	6...380
РПГ-9 05201 60В	2з	60	2,3	7,0	1,5	0,001...4,0	6...380
РПГ-9 05201 110В	2з	110	2,5	7,0	1,5	0,001...4,0	6...380
РПГ-9 05201 220В	2з	220	3,5	7,0	1,5	0,001...4,0	6...380
РПГ-9 05301 12В	3з	12	2,3	8,0	1,5	0,001...4,0	6...380
РПГ-9 05301 15В	3з	15	2,3	8,0	1,5	0,001...4,0	6...380
РПГ-9 05301 24В	3з	24	2,0	8,0	1,5	0,001...4,0	6...380
РПГ-9 05301 48В	3з	48	2,6	8,0	1,5	0,001...4,0	6...380
РПГ-9 05301 60В	3з	60	2,8	8,0	1,5	0,001...4,0	6...380
РПГ-9 05301 110В	3з	110	2,8	8,0	1,5	0,001...4,0	6...380
РПГ-9 05301 220В	3з	220	3,5	8,0	1,5	0,001...4,0	6...380
РПГ-9 05401 12В	4з	12	4,0	8,0	1,5	0,001...4,0	6...380
РПГ-9 05401 15В	4з	15	4,0	8,0	1,5	0,001...4,0	6...380
РПГ-9 05401 24В	4з	24	4,0	8,0	1,5	0,001...4,0	6...380
РПГ-9 05401 48В	4з	48	4,6	8,0	1,5	0,001...4,0	6...380
РПГ-9 05401 60В	4з	60	4,6	8,0	1,5	0,001...4,0	6...380
РПГ-9 05401 110В	4з	110	5,3	8,0	1,5	0,001...4,0	6...380
РПГ-9 05401 220В	4з	220	5,5	8,0	1,5	0,001...4,0	6...380
РПГ-9 05601 12В	6з	12	5,0	8,0	1,5	0,001...4,0	6...380
РПГ-9 05601 15В	6з	15	5,0	8,0	1,5	0,001...4,0	6...380
РПГ-9 05601 24В	6з	24	5,0	8,0	1,5	0,001...4,0	6...380
РПГ-9 05601 48В	6з	48	5,5	8,0	1,5	0,001...4,0	6...380
РПГ-9 05601 60В	6з	60	5,5	8,0	1,5	0,001...4,0	6...380
РПГ-9 05601 110В	6з	110	6,3	8,0	1,5	0,001...4,0	6...380
РПГ-9 05601 220В	6з	220	6,2	8,0	1,5	0,001...4,0	6...380
РПГ-9 06041 12В	4п	12	4,0	10,0	20,0	0,001...2,5	6...220
РПГ-9 06041 15В	4п	15	4,0	10,0	20,0	0,001...2,5	6...220
РПГ-9 06041 24В	4п	24	4,0	10,0	20,0	0,001...2,5	6...220
РПГ-9 06041 48В	4п	48	4,6	10,0	20,0	0,001...2,5	6...220
РПГ-9 06041 60В	4п	60	4,6	10,0	20,0	0,001...2,5	6...220
РПГ-9 06041 110В	4п	110	5,3	10,0	20,0	0,001...2,5	6...220
РПГ-9 06041 220В	4п	220	5,5	10,0	20,0	0,001...2,5	6...220
РПГ-9 15011 12В	1р	12	0,75	6,0	6,0	0,001...4,0	6...380
РПГ-9 15011 15В	1р	15	0,75	6,0	6,0	0,001...4,0	6...380
РПГ-9 15011 24В	1р	24	0,85	6,0	6,0	0,001...4,0	6...380
РПГ-9 15011 48В	1р	48	1,1	6,0	6,0	0,001...4,0	6...380
РПГ-9 15011 60В	1р	60	1,3	6,0	6,0	0,001...4,0	6...380
РПГ-9 15011 110В	1р	110	1,8	6,0	6,0	0,001...4,0	6...380
РПГ-9 15011 220В	1р	220	2,5	6,0	6,0	0,001...4,0	6...380
РПГ-9 15102 12В	1з + 1з	12	1,3	7,0	1,5	0,001...4,0	6...380
РПГ-9 15102 15В	1з + 1з	15	1,3	7,0	1,5	0,001...4,0	6...380
РПГ-9 15102 24В	1з + 1з	24	1,45	7,0	1,5	0,001...4,0	6...380
РПГ-9 15102 48В	1з + 1з	48	1,65	7,0	1,5	0,001...4,0	6...380
РПГ-9 15102 60В	1з + 1з	60	1,7	7,0	1,5	0,001...4,0	6...380
РПГ-9 15102 110В	1з + 1з	110	2,0	7,0	1,5	0,001...4,0	6...380
РПГ-9 15102 220В	1з + 1з	220	2,5	7,0	1,5	0,001...4,0	6...380
РПГ-9 15111 12В	1з + 1р	12	1,2	8,0	6,0	0,001...4,0	6...380
РПГ-9 15111 15В	1з + 1р	15	1,2	8,0	6,0	0,001...4,0	6...380
РПГ-9 15111 24В	1з + 1р	24	1,3	8,0	6,0	0,001...4,0	6...380
РПГ-9 15111 48В	1з + 1р	48	1,5	8,0	6,0	0,001...4,0	6...380
РПГ-9 15111 60В	1з + 1р	60	1,5	8,0	6,0	0,001...4,0	6...380
РПГ-9 15111 110В	1з + 1р	110	2,0	8,0	6,0	0,001...4,0	6...380
РПГ-9 15111 220В	1з + 1р	220	3,5	8,0	6,0	0,001...4,0	6...380
РПГ-9 15201 12В	2з	12	2,0	7,0	1,5	0,001...4,0	6...380
РПГ-9 15201 15В	2з	15	2,0	7,0	1,5	0,001...4,0	6...380
РПГ-9 15201 24В	2з	24	1,8	7,0	1,5	0,001...4,0	6...380
РПГ-9 15201 48В	2з	48	2,2	7,0	1,5	0,001...4,0	6...380
РПГ-9 15201 60В	2з	60	2,3	7,0	1,5	0,001...4,0	6...380
РПГ-9 15201 110В	2з	110	2,5	7,0	1,5	0,001...4,0	6...380
РПГ-9 15201 220В	2з	220	3,5	7,0	1,5	0,001...4,0	6...380
РПГ-9 15301 12В	3з	12	2,3	8,0	1,5	0,001...4,0	6...380
РПГ-9 15301 15В	3з	15	2,3	8,0	1,5	0,001...4,0	6...380
РПГ-9 15301 24В	3з	24	2,0	8,0	1,5	0,001...4,0	6...380
РПГ-9 15301 48В	3з	48	2,6	8,0	1,5	0,001...4,0	6...380
РПГ-9 15301 60В	3з	60	2,8	8,0	1,5	0,001...4,0	6...380
РПГ-9 15301 110В	3з	110	2,8	8,0	1,5	0,001...4,0	6...380
РПГ-9 15301 220В	3з	220	3,5	8,0	1,5	0,001...4,0	6...380
РПГ-9 15401 12В	4з	12	4,0	8,0	1,5	0,001...4,0	6...380
РПГ-9 15401 15В	4з	15	4,0	8,0	1,5	0,001...4,0	6...380
РПГ-9 15401 24В	4з	24	4,0	8,0	1,5	0,001...4,0	6...380
РПГ-9 15401 48В	4з	48	4,6	8,0	1,5	0,001...4,0	6...380
РПГ-9 15401 60В	4з	60	4,6	8,0	1,5	0,001...4,0	6...380
РПГ-9 15401 110В	4з	110	5,3	8,0	1,5	0,001...4,0	6...380
РПГ-9 15401 220В	4з	220	5,5	8,0	1,5	0,001...4,0	6...380
РПГ-9 15601 12В	6з	12	5,0	8,0	1,5	0,001...4,0	6...380
РПГ-9 15601 15В	6з	15	5,0	8,0	1,5	0,001...4,0	6...380
РПГ-9 15601 24В	6з	24	5,0	8,0	1,5	0,001...4,0	6...380
РПГ-9 15601 48В	6з	48	5,5	8,0	1,5	0,001...4,0	6...380
РПГ-9 15601 60В	6з	60	5,5	8,0	1,5	0,001...4,0	6...380
РПГ-9 15601 110В	6з	110	6,3	8,0	1,5	0,001...4,0	6...380
РПГ-9 15601 220В	6з	220	6,2	8,0	1,5	0,001...4,0	6...380
РПГ-9 16041 12В	4п	12	4,0	10,0	20,0	0,001…2,5	6…220
РПГ-9 16041 15В	4п	15	4,0	10,0	20,0	0,001…2,5	6…220
РПГ-9 16041 24В	4п	24	4,0	10,0	20,0	0,001…2,5	6…220
РПГ-9 16041 48В	4п	48	4,6	10,0	20,0	0,001…2,5	6…220
РПГ-9 16041 60В	4п	60	4,6	10,0	20,0	0,001…2,5	6…220
РПГ-9 16041 110В	4п	110	5,3	10,0	20,0	0,001...2,5	6...220
РПГ-9 16041 220В	4п	220	5,5	10,0	20,0	0,001...2,5	6...220



Габаритні і настановні розміри реле РПГ-9

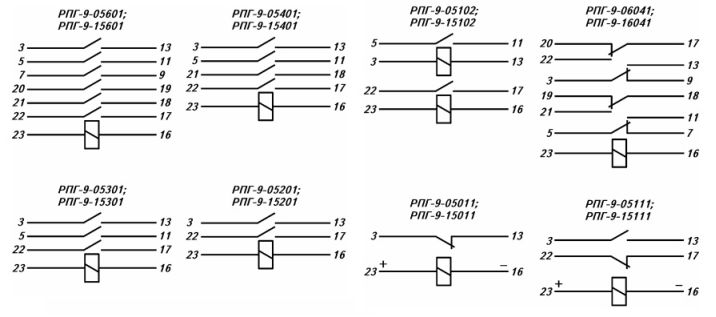

Електричні принципові схеми реле РПГ-9
