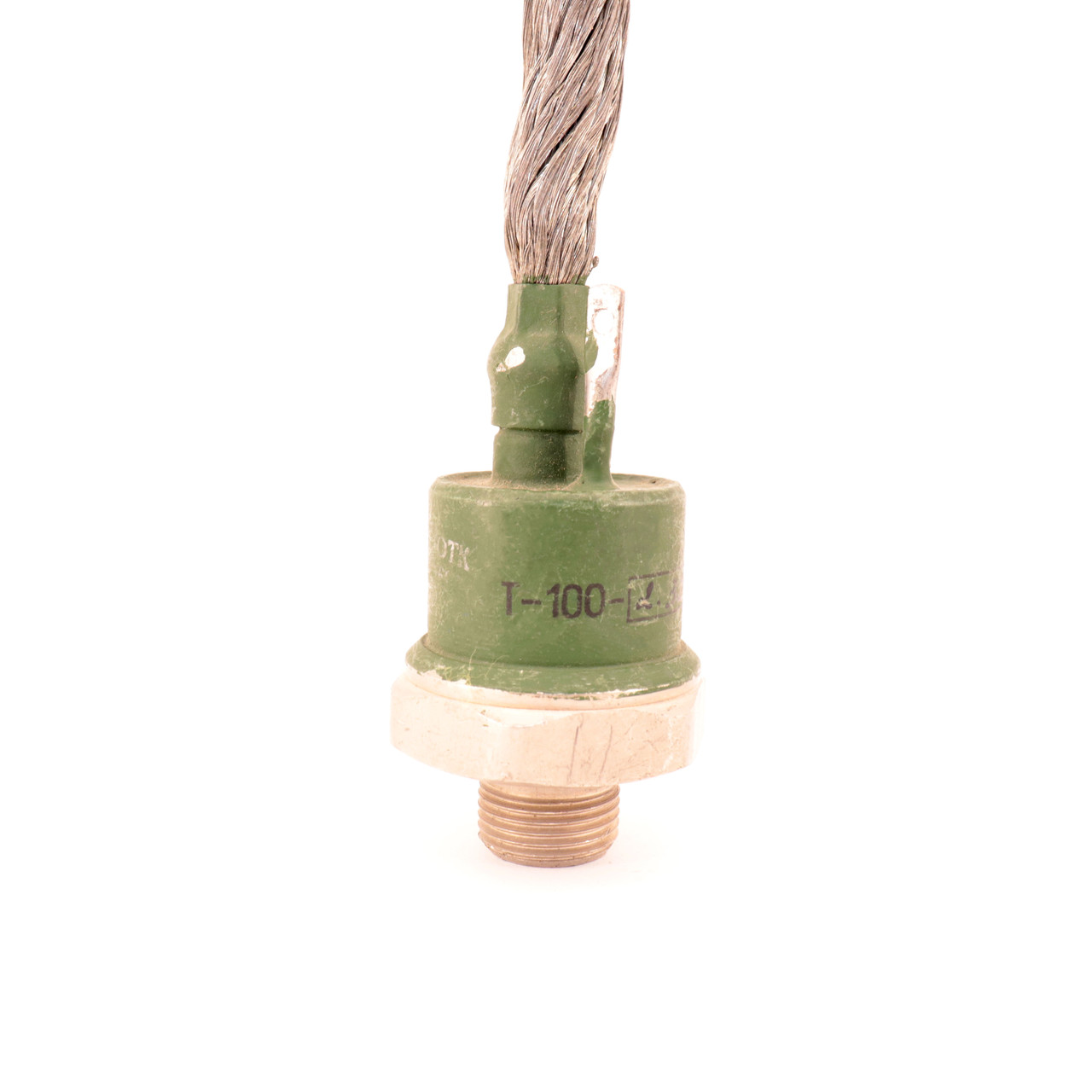

Тиристор Т100

Тиристор Т100-4 - 1шт

Тиристор Т100-6 - 4шт

Тиристори серії Т: Т25, Т60, Т100, Т160, Т3-160, Т2-200, Т3-200, Т250, Т2-250, Т9-250, Т320, Т2-320, Т500. Тиристори серії Т на струми від 25 до 500 А призначені для застосування в статичних напівпровідникових перетворювачах електричної енергії, а також в ланцюгах постійного і змінного струму частоти до 500 Гц.

Відповідають технічним умовам ТУ16-529.793-73 і визнана придатною до експлуатації.

Основні технічні дані.

Основні параметри тиристорів при прийманні і постачанні не перевищують норм, встановлених в табл. 1.

Типи тиристорів	Граничний струм при температурі корпусу 85°С, А	Повторюване напруга, В	Зворотний струм і струм витоку при повторюваному напрузі, мА, не більше	Пряме падіння напруги при амплитудном значення граничного струму, В, не більше
Т25	25	100-1400	10	1,90
Т60	50		15	1,75
Т100	100		20	1,95
Т160	160	100-1400	20	1,75
Т3-160		600-2200	50	1,95
Т2-200	200	100-1400	40	1,80
Т3-200		600-2200	50	1,85
Т250	250	100-2200		2,30
Т2-250		100-1400		1,64
Т9-250		400-1600	15	1,85
Т320	320	100-1600	40	2,10
Т2-320		100-1600	20
Т500	500	100-1600

Примітка: Тиристори типів: Т25, Т60, Т100, Т160, Т3-160, Т2-200, Т3-200, Т2-250 мають штиркової конструкцію. Тиристори: Т250, Т9-250, Т320, Т2-320, Т500 – таблеточную конструкцію. Залежно від повторюваних значень напруг тиристори діляться на класи згідно з табл. 2.

Таблиця 2

Класи тиристорів	Повторяющиееся напруга, В	Неповторяющееся напруга, В
1	100	110
2	200	225
3	300	335
4	400	450
5	500	560
6	600	670
7	700	785
8	800	900
9	900	1000
10	1000	1120
11	1100	1230
12	1200	1340
13	1300	1460
14	1400	1570
16	1600	1800
18	1800	2000
20	2000	2250
22	2200	2460

В залежності від часу виключення, максимально-допустимої швидкості наростання прямого напруги (du /dt) та максимально допустимої швидкості наростання прямого струму тиристори діляться на групи, значення яких наведені в таблиці 3.

Таблиця 3.

Групи	Час вимикання, мкс, не більше	Максимально допустима швидкість наростання прямого напруги, в/мкс, не менше	Максимально допустима швидкість наростання прямого струму, А/мкс, не менше
3	100	100	70
4	70	200	100
5	50	500	200
6	30	1000	400

Примітка: Для тиристорів, яким присвоєно Державний знак якості, групі «Про» відповідає час вимикання не більше 500 мкс, du/dt не менше 10 в/мкс і di/dt не менше 10 A/мкс.
Тиристори типів Т2-320, Т500 у разі пробою напівпровідникової структури витримують без викиду полум'я і іонізованих газів вплив одного імпульсу струму трикутної форми амплітудою 35 кА

Інтенсивність відмов тиристорів не більше 2 х 10 -5 ступеня 1/год, ймовірність безвідмовної роботи на час 18000 годин становить 0,7.

Стале внутрішнє теплове опір тиристорів - не більше зазначених у таблиці 4.

Таблиця 4.

Типи	Усталені теплові опору
	структура-корпус, °С/Вт	структура-анодний висновок, °С/Вт	структура-катодний вивід, °С/Вт
Т25	0,9	-	-
Т50	0,5	-	-
Т100	0,17	-	-
Т160		-	-
Т3-160	0,14	-	-
Т2-200	0,12
Т3-200	0,14	-	-
Т9-250, Т250, Т320	0,057	0,07	0,3
Т2-250	0,09	-	-
Т2-320	0,038	0,05	0,15
Т500

Середній ресурс тиристорів в режимах і умовах, допускаються технічними умовами, становить не менше 50 000 годин.

Габаритні, настановні та приєднувальні розміри і маса тиристорів наведені в додатку.

Примітки:

1.А-точка вимірювання температури корпусу. У тиристорів таблеткової конструкції точка А вибирається на окружності з радіусом 5 мм, показываемой штриховою лінією.

2.Вміст срібла в кожному тиристорі: Т3-200, Т2-250 – 0,02015 гр.; Т250, Т3-250, Т320 – 1,4077 гр,; Т500 – 2,3490 гр.

Вказівки з монтажу та експлуатації.

Монтаж тиристорів повинен забезпечувати надійний тепловий та електричний контакт між струмознімальних висновками тиристорів, підводять шинами і охолоджувачами.

Величина закручує моменту для тиристорів штирьовий конструкції і зусилля притиснення для тиристорів таблеткової конструкції повинні відповідати зазначеним у таблиці 5.

Таблиця 5.

Типи тиристорів	Закручивающий момент, Нм	Зусилля притиснення, Н
Т25	10	-
Т50	40
Т100	50	-
Т160
Т3-160	60	-
Т2-200
Т3-200
Т9-250	-	10000±2000
Т250
Т2-250	60	-
Т320	-	10000±2000
Т2-320	-	15000±2000
Т500

Неплощинність, шорсткість контактних поверхонь повинні бути не більше зазначених в таблиці 6.

Таблиця 6.

Призначення охолоджувачів	Неплощинність, мм, не більше	Шорсткість, мкм, не більше
Для тиристорів штирьовий конструкції	0,03	3,2
Для тиристорів таблеткової конструкції	0,025	1,6

При монтажі тиристорів з водяним охолодженням повинна застосовуватися замкнута система охолодження або охолодження проточною водою, якщо її якість задовольняє наступним вимогам:

а)жорсткість не більше 3,5663 мг. екв по ГОСТ 6055-51;

б)електричне опір не менше 2000 Ом х см;

в)нерозчинних опадів не більше 0,05 мг/л.

При цьому вхідним штуцером охолоджувача повинен бути нижній.

При примусовому повітряному охолодженні тиристори допускають роботу в будь-якому положенні за умови перпендикулярності осі тиристора і паралельності ребер охолоджувача напрямку потоку охолоджуючого повітря.

У схемі повинна бути передбачена швидкодіюча захист тиристорів від неприпустимих перевантажень, коротких замикань, а також захист від комутаційних перенапруг.

Якщо при транспортуванні або під час експлуатації тиристора штирьовий конструкції стався обрив однієї або декількох жив зовнішнього виводу, то ці жили необхідно обрізати з метою виключення можливості короткого замикання.

Ударний струм і значення

для 10 мс при максимально допустимій температурі р-п-р-п структури з подальшим додатком одиночного імпульсу зворотної напруги синусоїдальної форми тривалістю 10 мс і амплітудою, що дорівнює 0,8 повторюваного напруги, для тиристорів Т2-320, Т500 не менше 7000 А і 245000 А в квадраті помножене на c, 7500 А і 281200 А в квадраті помножене на с відповідно.

При перевірці споживачем відповідності тиристорів нормам чинних технічних умов випробування повинні проводитися в режимах та по методиках, зазначеним у технічних умовах. На вхідному контролі у споживачів тиристори не повинні піддаватися випробування на термоциклы, тривалу вібрацію, багаторазові удари.

Після закінчення часу напрацювання використання тиристорів в апаратурі допускається в межах ресурсу, за умови відповідності параметрів тиристорів нормам технічних умов.

Тиристори допускають експлуатацію у умовах впливу на них механічних навантажень згідно таблиці 8.
Таблиця 8

Наименованиевоздействующих факторів	Значення впливаючих факторів
Вібрація: діапазон частот, Гц	1-100
прискорення, g	5
Багаторазові удари: прискорення, g	15
тривалість удару, мс	2-15

g - прискорення вільного падіння.

Тиристори допускають експлуатацію у умовах впливу на них кліматичних факторів згідно таблиці 9. Таблиця 9

Найменування факторів, що впливають	Значення впливаючих чинників для исполненийй
	У2	У3	У4
Температура навколишнього повітря, °З	від мінус 50 до плюс 45
Темпратура охолоджувальної води, °З	від 1 до 40
Відносна вологість повітря при температурі 25°С, %	100	98	80
Атмосферний тиск, мм рт.ст., не менш	630

Транспортування і зберігання.

Транспортування тиристорів здійснюється в пакувальній тарі підприємства-виробника будь-яким видом транспорту на будь-які відстані.

Примітки:

Транспортування літаком тиристорів в зборі з охолоджувачами допускається при температурі не нижче мінус 60 ° і тиску не нижче 170 мм. рт.ст.

У разі поставки тиристорів таблеткової конструкції без охолоджувачів не допускається транспортування їх при тиску нижче 600 мм рт.ст.

Храниться тиристоры должны в упаковке предприятия-изготовителя при относительной влажности до 80%, температуре от -50°С до +50°С, при отсутствии воздействия паров кислот, щелочей и других химических продуктов, разрушающих металлы и изоляцию.

Срок хранения тиристоров 3 года.

Маркировка.

Маркировка тиристора, нанесенная на корпуса, расшифровывается следующим образом, например:

Т9-250-12-321-1,85

Т – тиристор;

9 – конструктивное исполнение;

250 – предельный ток в амперах;

12 – класс по повторяющемуся напряжению;

3 – группа по максимально-допустимой скорости нарастания прямого напряжения;

2 – група з часу виключення;

1 – група з максимально-допустимої швидкості наростання прямого струму;

1,85 – пряме падіння напруги (маркується тільки в технічних обґрунтованих випадках за замовленням споживача).

Крім того, на корпусі нанесені:

а)товарний знак підприємства-виготовлювача;

б)символ полярності для тиристорів штирьовий конструкції;

Θ – знак, що позначає катод таблеткових тиристорів;

в)місяць та дві останні цифри року виробника.
