Силовий діод ДЛ171-320-10 - 11шт

Силовий діод ДЛ171-320-11 - 18шт

Силовий діод ДЛ171-320-12 - 6шт

Силовий діод ДЛ171-320-13 - 27шт

Силовий діод ДЛ171-320-14 - 12шт

Силовий діод ДЛ171-320-16 - 1шт

Силовий діод ДЛ171-320-9 - 53шт

ДІОДИ ДЛ171-320

Напруга	UDRM/URRM	400-1800 В
Середній прямий струм	IT(AV) (TЗ, ºC)	320А (115°C)
Клас по напрузі	URRM / 100	4 - 18
Маса		465 г
Корпус		SD7

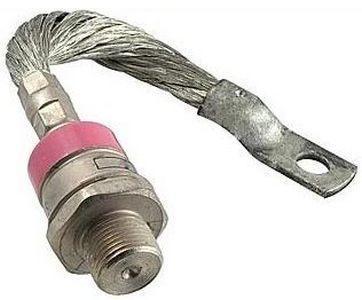

Лавинні діоди ДЛ171-320 - штирьові діоди, перетворюють постійний і змінний струм до 320А відповідно частотою до 500Гц в ланцюгах з напругою 400В - 1800В. Тип корпусу діодів: SD7. «SD» означає «stud diode» - штирьовий діод. Полярність діода наступна підстава діода є анодом, гнучкий висновок - катодом.

Діоди збирають з охолоджувачами за допомогою різьбового з'єднання. Щоб електричні втрати були мінімальними, а відведення тепла максимальним, при складанні слід забезпечувати необхідний закручивающий момент, так зване зусилля затиснення. Для кращого відведення тепла діода при складанні використовують теплопроводящую пасту КПТ-8, що не є обов'язковою умовою монтажу.

Діоди можуть виготовлятися для експлуатації в помірному, холодному і тропічному кліматі.

Застосовуються силові діоди ДЛ171-320 в якості випрямних і размагничивающих діодів, джерел постійного струму для магнітів або соленоїдів, для запобігання шкідливого впливу комутаційних перенапруг, в некерованих або напівкерованих випрямних мостах, а також у потужних електрогенераторах промисловості і транспорту.

Докладні характеристики, розшифровка маркування, полярність, габаритні розміри, граничні прямі вольт-амперні характеристики, рекомендовані охолоджувачі до діоди, поради і рекомендації по експлуатації, а також таблиця заміни діодів, знятих з виробництва, зазначені нижче.

Наша компанія гарантує якість і роботу діодів протягом 2 років з моменту їх придбання. Це підкріплюється необхідними документами з якості.

Остаточна ціна на діоди ДЛ171-320 залежить від класу, кількості, термінів постачання, форми оплати.

---

Докладні характеристики діодів ДЛ171-320:

Діоди ДЛ171-320
Повторювана імпульсна зворотна напруга	URRM	400-1800 В
Максимально допустимий середній прямий струм (Температура корпусу)	IF(AV)/(TC)	320 А (115°C)
Максимально допустимий діючий прямий струм у відкритому стані	IFRMS	600 А
Ударний прямий струм у відкритому стані	IFSM	10 кА
Максимально допустима температура переходу	Tjmax	150 ºC
Імпульсне пряме напруга у відкритому стані / імпульсний прямий струм у відкритому стані	UFM/IFM	1.40/1000 В/А
Порогове напруга діода у відкритому стані	UT(TO)	1.00 В
Динамічний опір у відкритому стані	rT	0.500 мОм
Повторюваний імпульсний зворотний струм в закритому стані	IRRM	25 мА
Захисний показник - значення інтеграла від квадрата ударного неповторяющегося імпульсного прямого струму у відкритому стані діода за час протікання	i2·t	500 кА2·c
Тепловий опір перехід - корпус	Rth(j-c)	0.085 ºC/Вт
Зусилля затиснення	Md	25-35 Нм
Маса	W	0.465 кг
Рекомендовані охолоджувачі		, , ОМ105О281О181

Маркування діодів ДЛ171:

ДЛ

171

–

320

–

18

УХЛ2

ДЛ	–	Лавинний діод.
171	–	Конструктивне виконання, серія.
320	–	Середній прямий струм IF(AV).
18	–	Клас по напрузі URRM / 100 (Номінальна напруга - 1800).
УХЛ2	–	Кліматичне виконання: УХЛ2 - для помірного і холодного клімату.

Полярність (цокольовка), розміри діода Д171-320:

Граничні прямі вольт-амперні характеристики при температурі переходу Т_j = 25°З (1) і Т_j = Т_jm (2):

• ДЛ171-320



Рекомендовані охолоджувачі для діодів ДЛ171:



•

  Охолоджувач О181


•

  Охолоджувач О281



• Охолоджувач ОМ105



Більш детальну інформацію про охолоджувачах дивіться в розділі ."Штирьові охолоджувачі"

Рекомендації з монтажу силових діодів:

Надійність тепловіддачі і електричного контакту між сполучаються поверхнями діода і охолоджувача у всьому діапазоні температур забезпечується відповідним крутильним моментом.

Перед сборкой следует провести визуальный осмотр контактных поверхностей на наличие механических повреждений и протереть бязью, смоченной спиртом (толуолом, бензином, ацетоном).

Для улучшения параметров теплоотдачи перед сборкой сопрягаемые поверхности рекомендуется смазывать тонким слоем кремнеорганической теплопроводной пасты КПТ-8, что не является обязательным условием монтажа.

По окончании монтажа крепежные детали (гайки и шайбы) необходимо дополнительно обезопасить от воздействия коррозии.

---

Поради та рекомендації по експлуатації силових діодів:

Слід виключати можливість тривалої експлуатацію силових діодів при їх гранично допустимого навантаження за всіма параметрами. При цьому коефіцієнт запасу визначається необхідним ступенем надійності пристрою.

Заміна вийшов з ладу силового діода здійснюється діодом, параметри якого відповідають параметрам замінного.

Процес експлуатації у середовищі з підвищеним рівнем температурного режиму повинен супроводжуватися примусовим охолодженням.

Для забезпечення нормальної теплоотводности рекомендується періодична очищення силових діодів і охолоджувачів від пилу і забруднень.

Для вирівнювання струмів між паралельно з'єднаними силовими діодами слід застосовувати індуктивні подільники струму (найчастіше це тороїдальний кручений магнітопровід). Найбільш популярні способи підключення: замкнута ланцюг, схема із загальним витком або з задає діодом. Ефективність дільників струму при цьому визначається перерізом магнітопроводу.

Запобігання розбалансу напруг при послідовному з'єднанні силових діодів здійснюється застосуванням шунтуючих резисторів, що підключаються паралельно кожному диоду. Вирівнювання напруги в перехідних режимах забезпечується паралельним підключенням до кожного диоду конденсаторів.

Суворо заборонено торкатися до силових діоди, які перебувають під напругою.

---

Таблиця заміни діодів, знятих з виробництва:

Діоди, зняті з виробництва						Варіант заміни
Тип		IF(AV) (TC)	Клас	Габарити*	Маса	Тип		IF(AV) (TC)	Клас	Габарити*	Маса
	ВЛ320	320А (100ºC)	12	282х20хМ30	1000 м		ДЛ171-320	320А (115ºC)	18	285х19хМ24	465 г

*Примітка: загальна довжина, мм × довжина шпильки, мм × різьблення.
