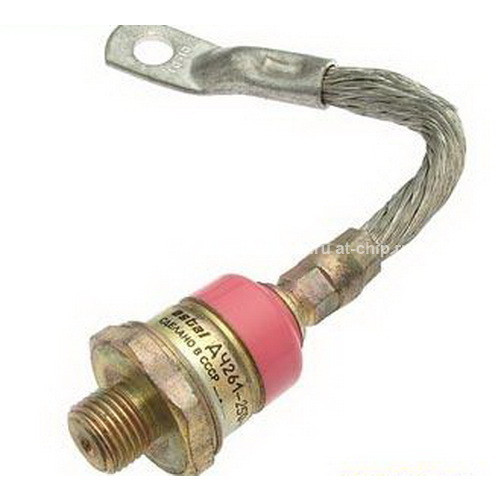

Силовий діод ДЧ261-250х-12
- В наявності
- Код: ДЧ261
450 ₴
Мінімальна сума замовлення на сайті — 500 грн
- +380 (63) 039-91-90відділ оптового продажу
- +380 (63) 625-75-66відділ інтернет замовлень
- +380 (99) 114-64-48КВПіА, вимірювальні прилади
- +380 (67) 332-94-66директор
ДЧ261-250Х-12
Діод быстровосстанавливающийся кремнієвий дифузійний.
Призначений для роботи в ланцюгах статичних перетворювачів електроенергії постійного і змінного струмів на частотах до 16 кГц, в яких потрібні малі часи зворотного відновлення і малі заряди відновлення, а також в імпульсних пристроях.
Випускаються і металлокерамическом корпусі з гнучким висновком, прямий і зворотній (зі знаком Х) полярностей.
Середній прямий струм - 250 А
Імпульсна зворотна напруга 1200 В
Охолодження повітряне природне або примусове.
Позначення тіпономінала і полярність висновків наводяться на корпусі.
Габаритні розміри:
- загальна довжина - 220 мм
- довжина шпильки - 16 мм
- різьблення - М20
Маса діода не більше 290 р.
Структура умовного позначення:
ДЧ261-250Х-12-Х
ДЧ - діод быстровосстанавливающийся;
2 - порядковий номер модифікації конструкції;
6 - позначення діаметра корпусу діода;
1 - позначення конструктивного виконання корпусу діода;
250 - максимально допустимий середній струм у відкритому стані, А;
12 - клас по зворотному повторюваного напруги;
Х - гуппа за часом зворотного відновлення.
Технічні характеристики быстровосстанавливающихся діодів ДЧ261-250Х:
Найменування діода |
Граничні експлуатаційні параметри діодів | Значення електричних характеристик діодів | Tj | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
IF(AV) | URRM | URSM | URWM | UR | IFRMS | IFSM | IRRM | UFM | UTO | i2t | rT | trr | Qrr | Rthjc | ||
А | В | В | В | В | А | кА | мА | В | В | кА2с | мОм | мкс | мкКл | °З/Вт | °C | |
ДЧ261-250Х-4 | 250 | 400 | 450 | 320 | 240 | - | 4,5 | 40,0 | 1,85 | 0,95 | - | 0,9 | <4,0 | - | 0,135 | -60...+150 |
ДЧ261-250Х-5 | 250 | 500 | 560 | 400 | 300 | - | 4,5 | 40,0 | 1,85 | 0,95 | - | 0,9 | <4,0 | - | 0,135 | -60...+150 |
ДЧ261-250Х-6 | 250 | 600 | 670 | 480 | 360 | - | 4,5 | 40,0 | 1,85 | 0,95 | - | 0,9 | <4,0 | - | 0,135 | -60...+150 |
ДЧ261-250Х-7 | 250 | 700 | 800 | 560 | 420 | - | 4,5 | 40,0 | 1,85 | 0,95 | - | 0,9 | <4,0 | - | 0,135 | -60...+150 |
ДЧ261-250Х-8 | 250 | 800 | 900 | 640 | 480 | - | 4,5 | 40,0 | 1,85 | 0,95 | - | 0,9 | <4,0 | - | 0,135 | -60...+150 |
ДЧ261-250Х-9 | 250 | 900 | 1000 | 720 | 540 | - | 4,5 | 40,0 | 1,85 | 0,95 | - | 0,9 | <4,0 | - | 0,135 | -60...+150 |
ДЧ261-250Х-10 | 250 | 1000 | 1100 | 800 | 600 | - | 4,5 | 40,0 | 1,85 | 0,95 | - | 0,9 | <4,0 | - | 0,135 | -60...+150 |
ДЧ261-250Х-11 | 250 | 1100 | 1200 | 880 | 660 | - | 4,5 | 40,0 | 1,85 | 0,95 | - | 0,9 | <4,0 | - | 0,135 | -60...+150 |
ДЧ261-250Х-12 | 250 | 1200 | 1300 | 960 | 720 | - | 4,5 | 40,0 | 1,85 | 0,95 | - | 0,9 | <4,0 | - | 0,135 | -60...+150 |
ДЧ261-250Х-13 | 250 | 1300 | 1400 | 1040 | 780 | - | 4,5 | 40,0 | 1,85 | 0,95 | - | 0,9 | <4,0 | - | 0,135 | -60...+150 |
ДЧ261-250Х-14 | 250 | 1400 | 1500 | 1120 | 840 | - | 4,5 | 40,0 | 1,85 | 0,95 | - | 0,9 | <4,0 | - | 0,135 | -60...+150 |
Умовні позначення електричних параметрів быстровосстанавливающихся діодів:
• IF(AV) - Максимально допустимий середній прямий струм.
• URRM - Повторювана імпульсна зворотна напруга.
• URSM - Неповторяющееся імпульсна зворотна напруга.
• URWM - Імпульсне робоче зворотне напруга.
• UR - Постійне зворотне напруга.
• IFRMS - Максимально допустимий діючий прямий струм.
• IFSM - Ударний прямий струм.
• IRRM - Повторюваний імпульсний зворотний струм.
• UFM - Імпульсне пряме напруга.
• UTO - Граничне напруга діода.
• i2t - Захисний показник.
• rT - Динамічний опір.
• trr - Час зворотного відновлення.
• Qrr - Заряд зворотного відновлення.
• Rthjc - Тепловий опір перехід-корпус діода.
• Tj - Температура переходу діода.
Основні | |
---|---|
Виробник | Елемент-Перетворювач |
Країна виробник | Україна |
Тип діода | Випрямляч |
Призначення діода | Випрямний |
Тип пробою | Тепловий |
Максимальна постійна зворотна напруга | 720 В |
Максимальна імпульсна зворотня напруга | 1200 В |
Максимальна пряма напруга | 1.85 В |
Матеріал виготовлення | Кремній |
Мінімальна робоча температура | -60 град. |
Максимальна робоча температура | 150 град. |
Термін служби | 50000 година |
Додаткові характеристики | |
Максимально допустима частота | 16 кГц |
Довжина | 1 мм |
Діаметр | 1 мм |
Користувальницькі характеристики | |
Стан | Неліквід |
Тип монтажу | Гвинтовий |
Максимальний прямий струм | 250 А |
Максимальний зворотний струм | 40000 мкА |
- Ціна: 450 ₴
