Роз'єм ШР20ПЗНГ6
- В наявності
- Код: ШР20ПЗНГ6
80 ₴
Мінімальна сума замовлення на сайті — 500 грн
- +380 (63) 039-91-90відділ оптового продажу
- +380 (63) 625-75-66відділ інтернет замовлень
- +380 (99) 114-64-48КВПіА, вимірювальні прилади
- +380 (67) 332-94-66директор
- +380 (63) 039-91-90відділ оптового продажу
- +380 (63) 625-75-66відділ інтернет замовлень
- +380 (99) 114-64-48КВПіА, вимірювальні прилади
- +380 (67) 332-94-66директор
ШР16П2НГ5

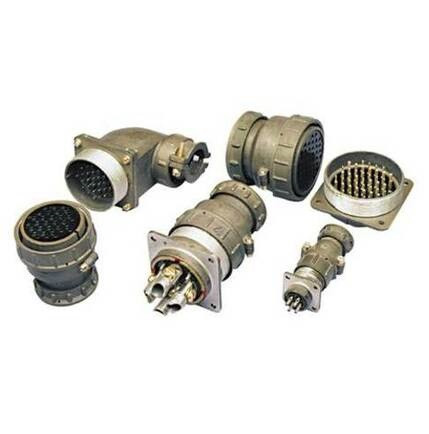

З'єднувач ШР16П2НГ5 циліндричний низькочастотний призначений для роботи в електричних ланцюгах постійного і змінного струму частотою до 3 МГц при напрузі до 850 Ст.
З'єднувачі складаються з двох частин: вилки і розетки. Вилки і розетки можуть бути як блочними (приладовими), так і кабельними.
Блочна частина з'єднувача виготовляється без патрубка, з прямим або кутовим патрубком, кабельна - з прямим або кутовим патрубком.
Зчленування з'єднувачів - різьбове, поляризація корпусів одношпоночная.
Покриття контактів - срібло, нікель.
Метод монтажу - пайка.
З'єднувачі призначені для монтажу з екранованими або неэкранированными кабелями (проводами) за видом кінцевий гайки патрубка.
З'єднувачі призначені для внутрішнього і зовнішнього (при захисті споживачем від пилу і води) монтажу в кліматичному виконанні УХЛ у відповідності з технічними умовами НКЦС.434410.504 ТУ (НКЦС.434410.111 ТУ).
Структура умовного позначення:
ШР16П2НГ5
ШР - тип з'єднувача;
16 - умовний розмір корпусу;
П - конструктивне виконання: для приладової частини: П - без патрубка; ПК - з прямим патрубком; СК - з кутовим патрубком; для кабельної частини: П - з прямим патрубком; У - з кутовим патрубком;
2 - кількість контактів;
Н - вид гайки патрубка: Е - для екранованого кабелю; Н - для неэкранированного кабелю;
Р - вид контактів: для приладової частини: Р - розетка, Ш - вилка; для кабельної частини: Ш - розетка, Р - вилка;
5 - позначення поєднання контактів (умовне число);
Н - покриття контактів нікель;
М - пластмасовий корпус.
Основні технічні характеристики з'єднувачів ШР:
| Загальні характеристики з'єднувачів ШР: | |
|---|---|
| Тип з'єднувача: | негерметичний |
| Кліматичне виконання: | УХЛ |
| Умовний розмір корпусу: | 12, 16, 20, 28, 32, 36, 40, 48, 55, 60 |
| Склад з'єднувача: | вилка, розетка |
| Вид корпусу: | блочний (приладовий), кабельний |
| Виконання монтажної частини: | без патрубка, з прямим патрубком, з кутовим патрубком |
| Вид зчленування: | різьбове |
| Поляризація корпусу: | одношпоночная |
| Покриття контактів: | срібло, нікель |
| Спосіб монтажу: | объемный, пайкой |
| Технические параметры соединителей ШР: | |
| Общее количество контактов: | 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 15, 16, 20, 23, 26, 30, 31, 35, 45, 47 |
| Максимальный ток на одиночный контакт, А: | 20....200 |
| Максимальная токовая нагрузка на соединитель, А: | 20....675 |
| Сопротивление контактов, не более, МОм: - диаметр контакта, 1,5 мм - диаметр контакта, 2,5 мм - диаметр контакта, 3,5 мм - диаметр контакта, 5,5 мм - диаметр контакта, 9,0 мм |
2,5 1,0 0,75 0,3 0,15 |
| Максимальное рабочее напряжение, В: | 850 |
| Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: | 5000 |
| Синусоидальная вибрация, диапазон частот, Гц: | 1....5000 |
| Синусоидальная вибрация, ускорение, м/с2 (g): | 300 (30) |
| Механічний удар, одиночної дії з прискоренням, м/с2 (g): | 5000 (500) |
| Механічний удар, багаторазового дії з прискоренням, м/с2 (g): | 350 (35) |
| Знижений атмосферний тиск, Па (мм рт.ст.) : | 1,3·10-4 (10-6) |
| Робоча температура навколишнього середовища, °C: | від -60 до +60 |
| Зміна температур з урахуванням температури перегріву контактів, °C: | від -60 до +110 |
| Мінімальна напрацювання, годин: | 1000 |
| Кількість зчленувань-расчленений: | 500 |
| Термін зберігання, років: | 15 |
| Основні | |
|---|---|
| Тип силового роз'єму | Вилка |
| Кількість контактів | 3 |
- Ціна: 80 ₴
