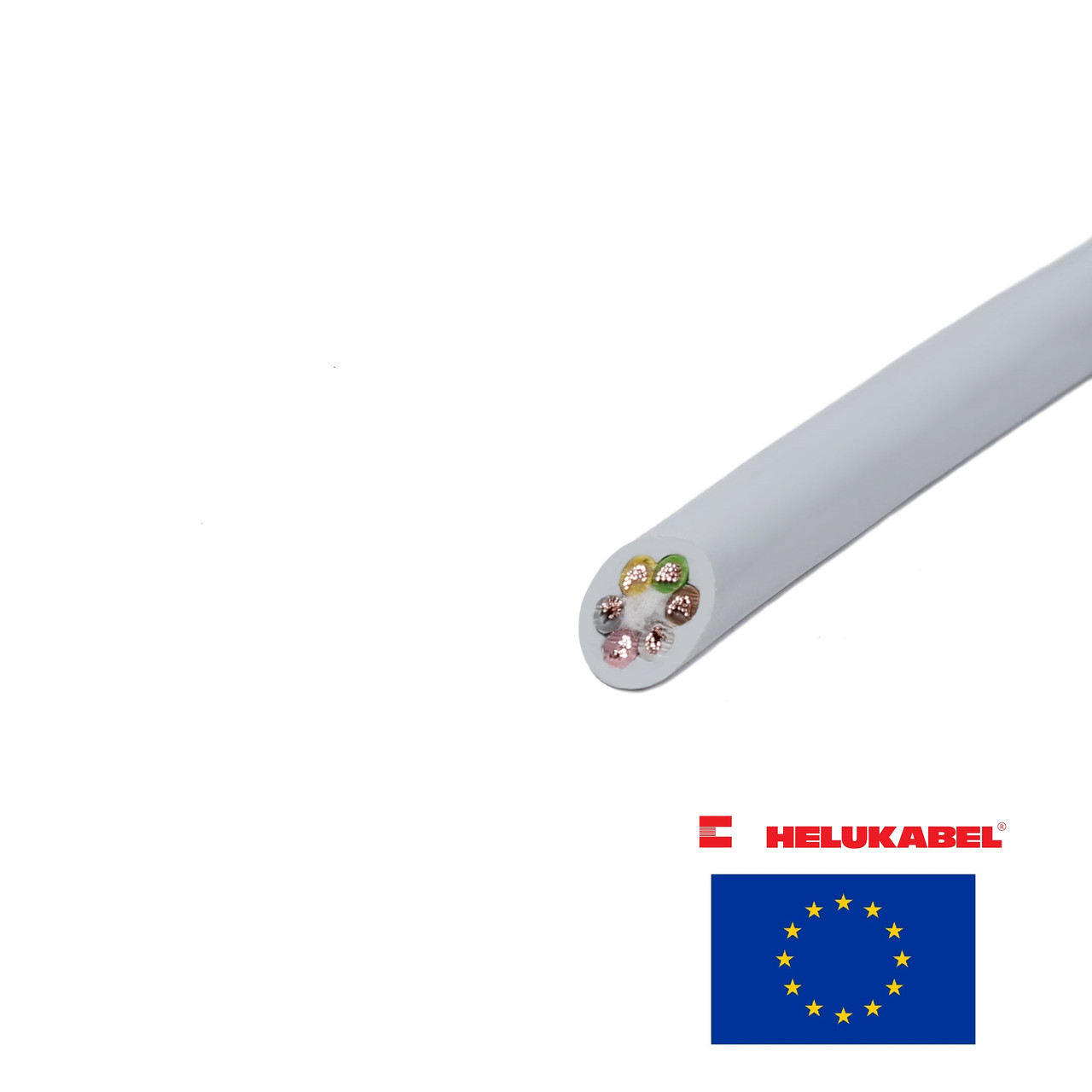

Кабель мідний гнучкий 6x0,75 JZ-500 Helukabel контрольний управління 5 клас гнучкості 10037 провід ПВСнгд силовий ПВС нгд

Кабелі типу JZ-500 використовуються в якості вимірювальних та контрольних кабелів (кабелів управління) в різних верстатах, конвеєрах, потокових лініях в машинобудуванні, системах кондиціонування повітря і у сталеливарному виробництві.

Стійкий до дії кислот, лугів та деяких масел. Відсутність кремнійорганічної гуми (при виробництві). Внутрішня оболонка служить в якості додаткового механічного захисту і підвищує міцність кабелю.

Технічні характеристики

• Кількість жил: від 2 до 100
• Перетин: від 0,5 до 185 мм?
• Межі допустимої температури:
  - при рухомому використанні - від -15°С¹⁾ до + 80°С
  - нерухомо - від -40°С до +80°С
• Номінальна напруга: Uo/U 300/500 В
• Випробувальна напруга: 4000
• Пробивна напруга: хв. В 8000
• Опір ізоляції не менше 20 МОм х км
• Мінімальний радіус вигину кабелю:
  - при рухомому використанні - 7,5 x ? кабелю
  - нерухомо - 4 x ? кабелю
• Стійкість до впливу іонізуючого випромінювання: до 80 х 10⁶ кДж/кг (до 80 Мрад)
• Технічні вимоги відповідають стандартам DIN VDE 0245, 0281, 0293, 0295
• Применяемые в производстве материалы не содержат силикон и кадмий, а также вещества мешающие нанесению лаковых покрытий
• ¹⁾ проведены испытания на изгиб, растяжение и ударопрочность при низких температурах согласно VDE 0473 часть 811-1-4, EN 60811-1-4

Структура кабеля

• Голые медные тонкие проводники, свитые в жилы в соответствии со стандартом DIN VDE 0295 кл. 5, BS 6360 кл. 5 и IEC 60228 кл. 5
• Специальная изоляция жил на основе ПВХ-пластиката в соответствии с Z-7225
• Жилы скручены вместе (послойный повив)
• Цвет изоляции жил черный с белыми цифрами, нанесенными в соответствии со стандартом DIN VDE 0293 (возможно также применение для изоляции жил ПВХ-пластиката иного цвета)
• На жиле заземления изоляция желто-зеленой расцветки (для количества жил 3 и более)
• Внешняя оболочка кабеля из специального ПВХ-пластиката серого (RAL 7001) цвета ТМ2 (маслобензостойкость в соответствии со стандартом DIN VDE 0281 раздел 1 и HD 21.1)
• Самозатухающий и трудновоспламеняющийся ПВХ-пластикат, испытанный по методу В в соответствии со стандартами VDE 0472 раздел 804 и IEC 60332-1
• Тип OZ - без заземляющей жилы

Дополнительная информация

• Маслостойкость.
• Химическая стойкость - см. таблицу.
• Цифровая маркировка жил кабеля выполнена таким образом, что их идентификация не вызывает никаких трудностей даже в том случае, когда удален только небольшой участок оболочки кабеля. Для предотвращения ошибок и неоднозначности при считывании маркировки все нанесенные на жилы номера подчеркнуты.
• Предназначенная для заземления жила расположена в верхнем слое повива, сразу непосредственно под внешней оболочкой кабеля.
• Кабельная продукция произведена в соответствии с общеевропейскими требованиями по электротехнике 2006/95/EG.
• ** Поставляється тільки з соотв. колірним кодом HELUKABEL®-JB.
• G – з жовто-зеленою житлової,
  X – без жовто-зеленої жили (OZ).
