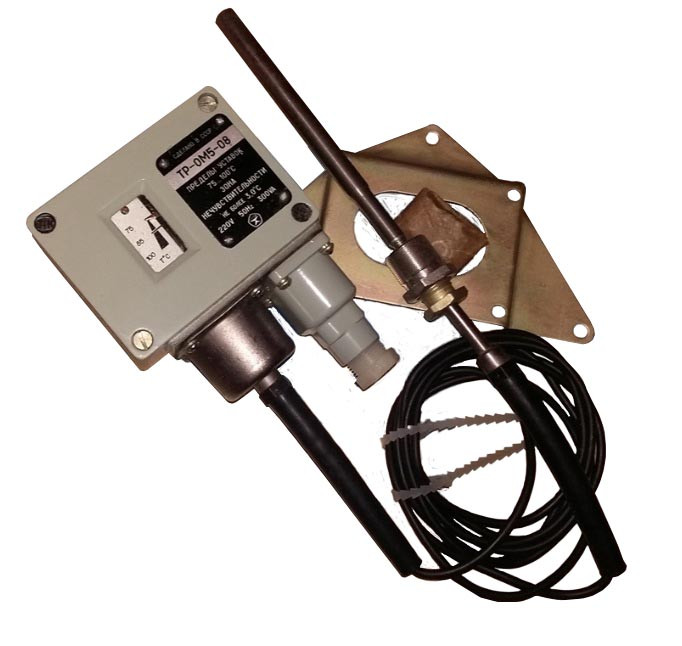

Датчик-реле температури ТР

В наявності:

ТР-1-02Х -20+10гр

ТР-200

ТР-5-ОМ5-02 -20+10гр

ТР-ОМ5-01 -35-5гр

ТР-ОМ5-02 -20+10гр

ТР-ОМ5-03 5-35гр

ТР-ОМ5-08 75-100гр

ТР-ОМ5-09 60-160гр

Датчик-реле температури ТР

Призначений для використання в холодильних установках , а також в інших системах для контролю і регулювання температури.

Датчик-реле температури ТР є комплектуючим виробом холодильних установок суден морського і річкового флоту та холодильних установок, що застосовуються на залізничному і автомобільному рухомих складах, і призначений для автоматичного двохпозиційного регулювання температури.

Контрольовані середовища: хладони, повітря, вода, розсіл, олії та ін., неагресивні до сталі, латуні і свинцево-олов'янистим припоям.

Принцип дії приладу заснований на використанні залежності тиску наповнювача термочутливою системи від температури контрольованого середовища і уравновешевании сили, створюваної цим тиском на дно сильфона, силами пружних деформацій сильфона і пружини.

Зміна температури контрольованого середовища, навколишнього термобаллон, сприймається наповнювачем і перетвориться в зміну тиск, яке порушуючи рівновагу сил, впливає через сильфон на важільний механізм і контакную групу, виробляючи перемикання контактів приладу.

Технічні дані приладу:

Прилад виконань ТР-ОМ5-00...0,4 випускається з зоною нечутливості, спрямованої в бік підвищення температури контролиркемой середовища щодо уставки.

Прилад виконань ТР-ОМ5-06,08,09 випускається з зоною нечутливості, напрвленнолй вбік пониженния температури контрольованого середовища щодо уставки.

Виконання термобалона:

- для приладів виконань ТР-ОМ5-00..04, 06, 08 : зі штуцером і без штуцера для контролю рідких та газообрахных середовищ.

- для приладу виконання ТР-ОМ5-09: із захисним кожухом і штуцером для кріплення термобалона на місці установки (для контролю тнмпературы аміаку); без захисного кожуха з штуцером для кріплення термобалона на місць установки (для контролю температури рідких і газоподібних середовищ); без захисного кожуха і штуцера ( для присоидинения термобалона в накладку).
